REPORT 4 FIFO 实验
实验目的
-
熟悉
Verilog编程、调试 -
熟悉 FIFO 工作原理
-
实现功能较复杂的数字电路
实验环境
| 操作系统 | Vivado 版本 | FPGA 器件芯片型号 |
|---|---|---|
| Windows 11 | 2019.2 | xc7vx485tffg 1157-1 |
原理说明
正式实验
流程图
flowchart LR
A("开始") --> B{"判断是否到达时钟信号上升沿<br/>或置位信号下降沿"}
B -->|N| End("结束")
B -->|Y| D{"判断信号类型"}
D -->|"clk 上升沿"| E{"继续判断信号"}
D -->|"rstn 下降沿"| F["进行置位操作，<br/>清除内存所有数据<br/>并进入接受数据状态"]
F --> End
E -->|"其他"| End
E -->|"input_valid 和 input_enable 均为 1"| G1{"进入接受数据状态，<br/>判断是否马上填满"}
G1 -->|Y| H1["将 data_in 写入内存的最后一个 16 bit 空间中，<br/>同时进入输出数据状态"]
G1 -->|N| I1["将 data_in 继续写入内存中"]
E -->|"output_valid 和 output_enable 均为 1"| G2{"进入输出数据状态，<br/>判断是否马上读空"}
G2 -->|Y| H2["读出内存中最后一个 8 bit 数据，<br/>同时进入读取数据状态"]
G2 -->|N| I2["将内存中的数据读出"]
H1 & I1 & H2 & I2 --> End说明
- 在
input状态下，当写到第 30 个地址时认为写满（因为一个地址储存 8 bit 数据，每次写入两个地址，即 16 bit）；
同理，在 output 状态下，读到第 31 个地址时认为读空。
- 本实验全程使用 非阻塞赋值 ，所以在读 / 写到最后一个地址时，就应该转换
input_enable/output_valid信号，并同时完成最后一个读 / 写操作，而不是等到读 / 写完后。
附加实验
流程图
flowchart LR
A("开始") --> B{"判断是否到达时钟信号上升沿<br/>或置位信号下降沿"}
B -->|N| End("结束")
B -->|Y| D{"判断信号类型"}
D -->|"clk 上升沿"| E{"input_valid 和 input_enable<br/>是否均为 1"}
D -->|"rstn 下降沿"| F["进行置位操作，<br/>清除内存所有数据<br/>并进入接受数据状态"]
F --> End
E -->|Y| I1["进入输出数据状态，<br/>将 data_in 继续写入内存中"]
E -->|N| G3{"output_valid 和 output_enable <br/>是否均为 1"}
I1 --> G3
G3 -->|Y| G2{"进入输出数据状态，<br/>判断是否读空"}
G3 -->|N| End
G2 -->|Y| H2["读出内存中最后 2 个地址的数据，<br/>清除内存，进入读取数据状态"]
G2 -->|N| I2["将内存中的数据读出"]
H2 & I2 --> End说明
-
和上一实验相比，本实验有两个最大区别：首先是输入输出的端口位宽发生了改变，其次是读取规则的变化。
-
读出 16 bit 数据的时候，是把先写入的 8 bit 数据放在读出数据的高 8 位，还是把它放在低 8 位，讲义没有说清楚。我的处理方法是放在高 8 位（方便阅读），接下来我们重点关注读取规则是怎样变化的。
-
在本实验中，读写之所以能同时进行，是因为出现了
input_enable和output_valid可以同时为 1 的情景。因此，我们首先需要修改input_enable和output_valid的赋值规则： -
对于
input_enable信号，初始化为 1，写满时赋值为 0，读空时又赋值为 1。 -
而对于
output_valid信号，只要内存中存在还没有读出的数据，都应该赋值为 1。因此，我们需要对该信号的赋值指定一个特定的规则，下面是具体实现方式：module fifo2(...); ... wire output_v; assign output_v = (write_addr - read_addr >= 2)? 1'b1 : 1'b0; ... always @(posedge clk or negedge rstn) begin output_valid <= output_v; ... end endmodule关于
write_addr和read_addr的定义，与老师所给示例相同，不再赘述。我的处理方法是在模块中自定义了一个
wire型变量output_v。这样做有一个好处，wire型变量能够根据它的定义实时变化，因此在每个循环中，它能够立刻检测出是否还能读出数据。当内存中存在未读出数据的时候，一旦外界传来output_enable信号，就可以立刻读出。不然等到内部output_valid信号改变的时候，外部的output_enable信号已经不是原来的信号了。 -
除此之外，为了能使得 FIFO 能在读空后从头开始工作，我还对一个地方进行了小修改：
if (write_addr == 31) begin
input_enable <= 1'b0;
write_addr <= 5'b0; // 注意这里
mem[31][ 7: 0] <= data_in[ 7: 0];
end
else begin
write_addr <= write_addr + 1;
mem[write_addr][ 7: 0] <= data_in[ 7: 0];
end
这里修改了读入位置的判断，这是和正式实验不一样的地方。此处， write_addr 在值等于 31 后将其重新赋值为 0。因为它的定义是 5 位无符号二进制数，所以在这种情况下 write_addr 和 read_addr 的差值仍然是合法的，同样可以返回出未读出数据所占空间的大小，能保证 write_addr - read_addr >= 2 依然适用。
如果按照正式实验的规则， write_addr == 31 后保持不变的话，那么当 read_addr == 30 的时候，因为 write_addr - read_addr == 1 ，导致虽然内存中还剩最后 2 个地址中的数据，但读不出来。
接口定义
正式实验
| 输入端口 | 位宽 | 输出端口 | 位宽 |
|---|---|---|---|
clk （时钟信号） |
1 | ||
rstn （同步置位信号） |
1 | ||
input_valid （输入有效信号） |
1 | input_enable （输入使能信号） |
1 |
output_enable （输出使能信号） |
1 | output_valid （输出有效信号） |
1 |
data_in （数据输入端口） |
16 | data_out （数据输出端口） |
8 |
附加实验
| 输入端口 | 位宽 | 输出端口 | 位宽 |
|---|---|---|---|
clk （时钟信号） |
1 | ||
rstn （同步置位信号） |
1 | ||
input_valid （输入有效信号） |
1 | input_enable （输入使能信号） |
1 |
output_enable （输出使能信号） |
1 | output_valid （输出有效信号） |
1 |
data_in （数据输入端口） |
8 | data_out （数据输出端口） |
16 |
调试过程及结果
正式实验

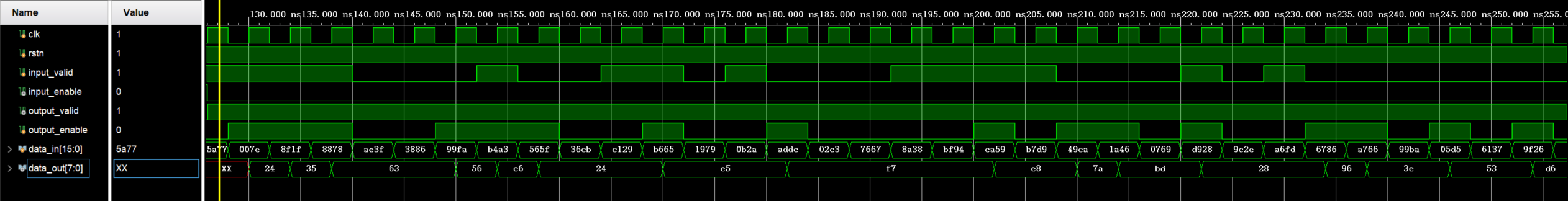

波形图如下：
附加实验

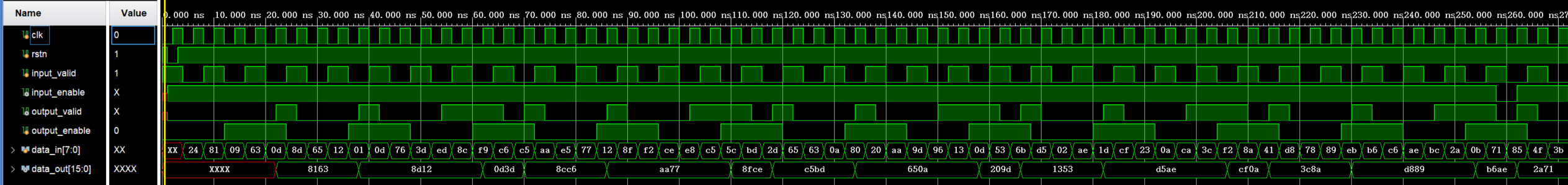

波形图如下：
实验总结
-
通过本次实验，我学习到了有关
memory的知识。之前在课堂上对计算机存储数据的方式有了大致的了解，但只有亲手操作后，才更加深刻地体会到计算机的工作原理。这也是我第一次接触到enable（使能）信号，并将其和valid（有效）信号加以区分，了解到它们各自的用途。 -

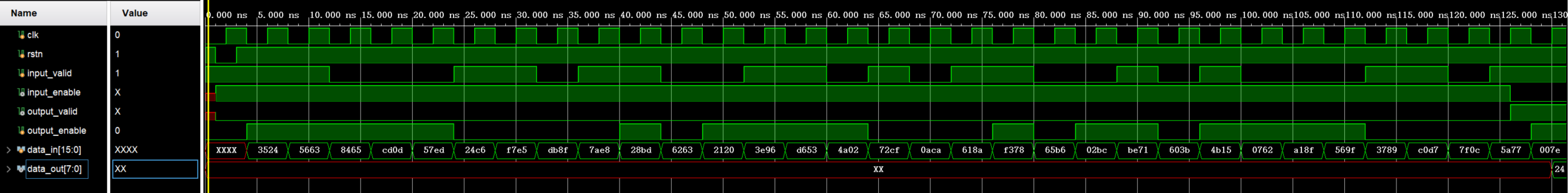

此外，我还对 阻塞赋值 和 非阻塞赋值 有了一个全新的认识。在附加实验中，我起初通过一个简单的 阻塞赋值 ，轻松完成了目标：
这是我一开始的思路，因为这样可以保证在内存中存在未读出数据的时候，一旦外界给定的 output_enable 信号为真，立马就能将数据读出（如果采用非阻塞赋值，那么等到 output_valid 信号更新的时候， output_enable 信号已经改变了）。
但通过查阅资料和老师以往讲义得知，这种做法虽然在本实验适用，但是在时序逻辑设计中应该尽量避免，因为在不同编译环境中会造成不可预测的结果。
-
于是我换了好几次思路，其中一个思路是：对当前当前循环结束后的
write_addr和read_addr的差值做一个预测，并将四种不同预测情况的结果（是本次循环结束后的write_addr和read_addr预测值，不是当前值）和 2 进行比较（之所以和 2 比是因为一次读出连续 2 个地址中的内容），作为给output_valid赋值的判断条件。但是这样写不仅代码量巨大，而且硬件层面也会占据巨量资源，后来还是弃用了。 -
最终是自定义了一个
wire型变量output_v来解决问题。我也因此学习到wire型变量的全新用法：在时序逻辑中，如果出现非阻塞赋值解决不了的问题时，可以借助wire型变量来巧妙化解。
源代码
正式实验
设计文件
module fifo(
input clk,
input rstn,
input input_valid,
input output_enable,
output reg input_enable,
output reg output_valid,
input [15: 0] data_in,
output reg [ 7: 0] data_out
);
reg [ 7: 0] mem [31: 0];
reg [ 4: 0] write_addr;
reg [ 4: 0] read_addr;
always @(posedge clk or negedge rstn) begin
if (rstn == 0)begin
write_addr <= 5'b0;
read_addr <= 5'b0;
input_enable <= 1'b1;
output_valid <= 1'b0;
data_out[ 7:0] <= 8'bxxxxxxxx;
end
else begin
if ((input_valid == 1'b1) && (input_enable == 1'b1)) begin
if (write_addr == 30) begin
input_enable <= 1'b0;
output_valid <= 1'b1;
write_addr <= 5'b0;
mem[30][ 7: 0] <= data_in[ 7: 0];
mem[31][ 7: 0] <= data_in[15: 8];
end
else begin
write_addr <= write_addr + 2;
mem[write_addr][ 7: 0] <= data_in[ 7: 0];
mem[write_addr + 1][ 7: 0] <= data_in[15: 8];
end
end
else if (output_valid == 1'b1 && output_enable == 1'b1) begin
if (read_addr == 31) begin
input_enable <= 1'b1;
output_valid <= 1'b0;
read_addr <= 5'b0;
data_out[ 7: 0] <= mem[31][ 7: 0];
end
else begin
read_addr <= read_addr + 1;
data_out[ 7: 0] <= mem[read_addr][ 7: 0];
end
end
else begin
end
end
end
endmodule
激励测试文件
module fifo_test(
);
reg clk;
reg rstn;
reg input_valid;
wire input_enable;
wire output_valid;
reg output_enable;
reg [15: 0] data_in;
wire [ 7: 0] data_out;
fifo inst_fifo_0(
.clk( clk),
.rstn( rstn),
.input_valid( input_valid),
.input_enable( input_enable),
.output_valid( output_valid),
.output_enable( output_enable),
.data_in( data_in),
.data_out( data_out)
);
always #2 begin
clk = ~clk;
end
initial begin
clk = 1'b0;
rstn = 1'b1;
input_valid = 1'b1;
output_enable = 1'b0;
#1 rstn = 1'b0;
#2 rstn = 1'b1;
end
always begin
#4;
data_in = $random() % 17'b1_00000000_00000000;
end
always begin
#4;
input_valid = $random() % 2'b10;
output_enable = $random() % 2'b10;
end
endmodule
附加实验
设计文件
module fifo2(
input clk,
input rstn,
input input_valid,
input output_enable,
output reg input_enable,
output reg output_valid,
input [ 7: 0] data_in,
output reg [15: 0] data_out
);
reg [ 7: 0] mem [31: 0];
reg [ 4: 0] write_addr;
reg [ 4: 0] read_addr;
wire output_v;
assign output_v = (write_addr - read_addr >= 2)? 1'b1 : 1'b0;
always @(posedge clk or negedge rstn) begin
output_valid <= output_v;
if (rstn == 0)begin
write_addr <= 5'b0;
read_addr <= 5'b0;
input_enable <= 1'b1;
output_valid <= 1'b0;
data_out[ 7:0] <= 8'bxxxxxxxx;
end
else begin
if ((input_valid == 1'b1) && (input_enable == 1'b1)) begin
if (write_addr == 31) begin
input_enable <= 1'b0;
write_addr <= 5'b0;
mem[31][ 7: 0] <= data_in[ 7: 0];
end
else begin
write_addr <= write_addr + 1;
mem[write_addr][ 7: 0] <= data_in[ 7: 0];
end
end
if (output_v == 1'b1 && output_enable == 1'b1) begin
if (read_addr == 30) begin
input_enable <= 1'b1;
output_valid <= 1'b0;
read_addr <= 5'b0;
data_out[ 7: 0] <= mem[31][ 7: 0];
data_out[15: 8] <= mem[30][ 7: 0];
end
else begin
read_addr <= read_addr + 2;
data_out[ 7: 0] <= mem[read_addr + 1][ 7: 0];
data_out[15: 8] <= mem[read_addr][ 7: 0];
end
end
else begin
end
end
end
endmodule
激励测试文件
module fifo2_test(
);
reg clk;
reg rstn;
reg input_valid;
wire input_enable;
wire output_valid;
reg output_enable;
reg [ 7: 0] data_in;
wire [15: 0] data_out;
fifo2 inst_fifo2_0(
.clk( clk),
.rstn( rstn),
.input_valid( input_valid),
.input_enable( input_enable),
.output_valid( output_valid),
.output_enable( output_enable),
.data_in( data_in),
.data_out( data_out)
);
always #2 begin
clk = ~clk;
end
initial begin
clk = 1'b0;
rstn = 1'b1;
input_valid = 1'b1;
output_enable = 1'b0;
#1 rstn = 1'b0;
#2 rstn = 1'b1;
end
always begin
#4;
data_in = $random() % 9'b1_0000_0000;
end
always begin
#4;
input_valid = ~input_valid;
end
always begin
#12;
output_enable = ~output_enable;
end
endmodule
