REPORT 3 状态机实验
实验目的
- 熟悉 vivado 编程, 调试;
- 熟悉状态机的工作原理, 能熟练编写状态机程序.
实验环境
| 操作系统 |
Vivado 版本 |
FPGA 器件芯片型号 |
| Windows 11 |
2017.1 |
xc7vx485tffg 1157-1 |
原理说明

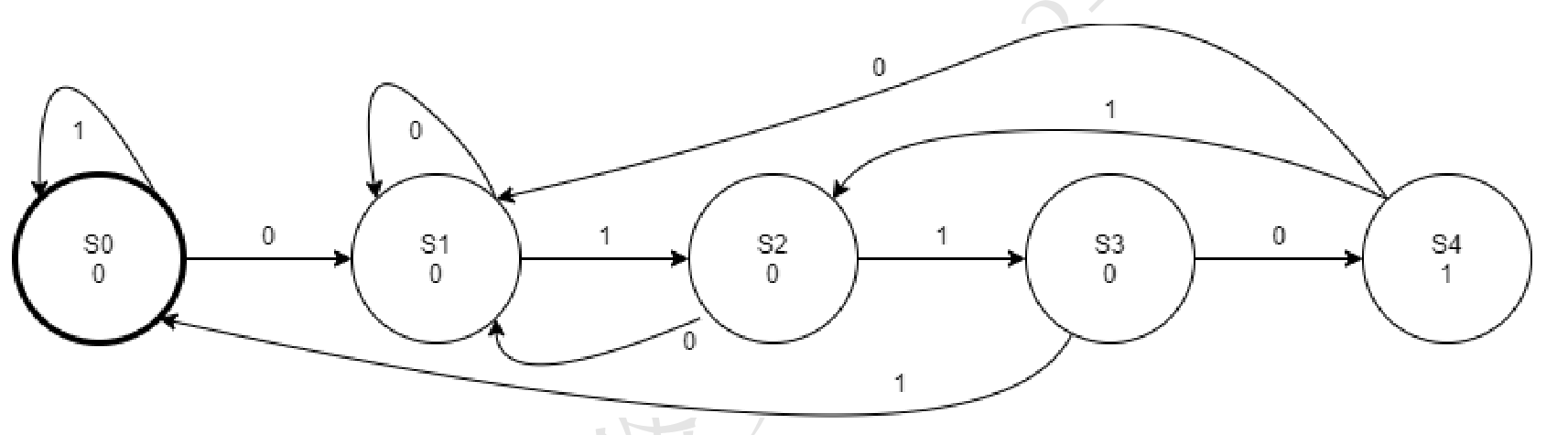

0110 序列检测器
- 说明:
- 一个圆圈表示一个状态, 圆圈内有两行文本, 第一行表示状态名, 第二行表示该状态对应输出信号. 例如, 最左边圆圈中内容表示状态
S0 , 当状态机处于该状态时会输出信号 0 ;
- 每个箭头从一个圆圈指向另一个圆圈, 表示状态之间的转换. 箭头上的数字表示该转换的条件, 这里是输入信号. 例如, 从
S0 指向 S1 的箭头上标有数字 0 , 表示当状态机处于状态 S0 的时候, 输入信号 0 , 状态机会跳转到 S1 ;
- 本题中状态机的输出由状态机本身所处状态决定, 与输入无关, 因此可以将输出信号和状态写在同一个圆圈内. 输入信号有 0 和 1 两种, 所以每一个圆圈出发有两条箭头.
11011 序列检测器
- 说明:
- 设计思路与规范和上文相同, 不再赘述;
- 差别在于序列的不同, 画出状态转移图即可.
0010111001001 序列信号发生器
- 说明:
- 本题通过循环移位寄存器实现, 无状态转移图;
- 在模块内定义
reg [12:0] seq , 并赋初始值为 0010111001001 ;
- 每当
clk 上升沿到来时, 将 seq 左移一位, 并把左边多出来的那一位补到最右侧 (注意一定要用 <= 非阻塞赋值的方式完成这一操作);
- 每次输出
out = seq[12] 即可.
报纸售卖机
- 说明:
- 首先对问题建模:
- 状态: 以售卖机中储存的硬币金额为依据, 定义状态机的 4 个状态分别为
S00, S05 , S10 和 S15 (之所以设置 S15 是为了和 S00 做区分, S00 是初始值的零状态, 输出的打印信号为 0 , 而 S15 描述了所付金额达到报纸价格后归零的状态, 输出的打印信号为 1). 其中, S05 表示目前售卖机已经投入硬币的金额为 5 分;
- 输入/输出: 与序列检测器相同, 状态下方为输出信号
newspaper , 剪头上的信号为 输入信号 coin :
coin : 0 表示投入 5 分硬币, 1 表示投入 1 角硬币;newspaper : 0 表示不打印报纸, 1 表示打印报纸;

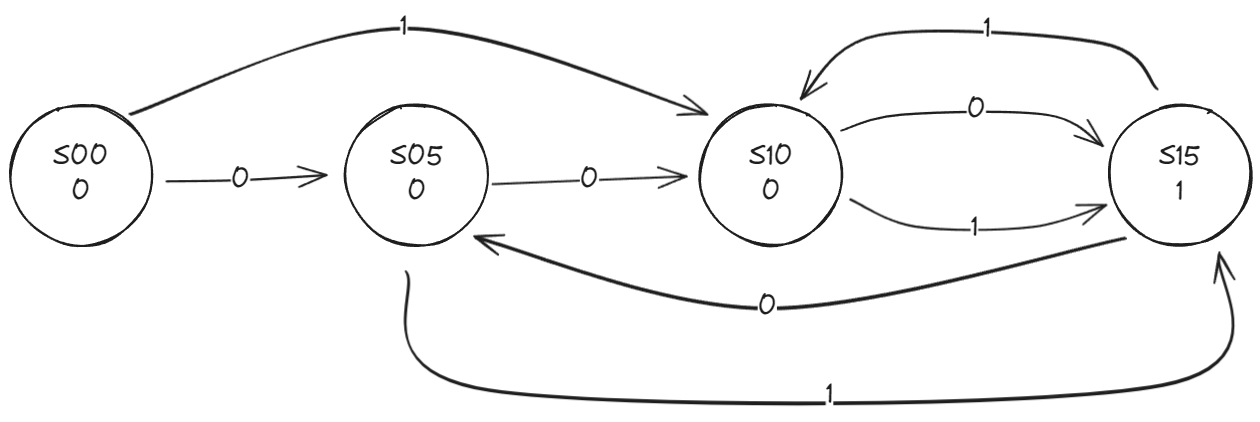

- 然后画出状态转移图:
- 定义上文已述. 例如, 对于从
S05 指向 S15 的标有 1/1 的箭头, 表示当售卖机已经投入硬币金额为 5 分时, 若再投入一枚 1 角硬币, 售卖机储存金额数变为 15 分, 并打印一张报纸.
接口定义
0110 序列检测器
| 输入端口 |
|
输出端口 |
|
clk (时钟信号) |
1bit |
out (检测结果) |
1bit |
rstn (同步置位信号) |
1bit |
|
|
in (输入信号) |
1bit |
|
|
11011 序列检测器
| 输入端口 |
|
输出端口 |
|
clk (时钟信号) |
1bit |
out (检测结果) |
1bit |
rstn (同步置位信号) |
1bit |
|
|
in (输入信号) |
1bit |
|
|
0010111001001 序列信号发生器
| 输入端口 |
|
输出端口 |
|
clk (时钟信号) |
1bit |
out (输出序列信号) |
1bit |
rstn (同步置位信号) |
1bit |
|
|
报纸售卖机
| 输入端口 |
|
输出端口 |
|
clk (时钟信号) |
1bit |
newspaper (是否打印报纸: 1 代表"是", 0 代表"否") |
1bit |
rstn (同步置位信号) |
1bit |
|
|
coin (投入硬币: 0 代表 5 分, 1 代表 1 角) |
1bit |
|
|
调试过程及结果

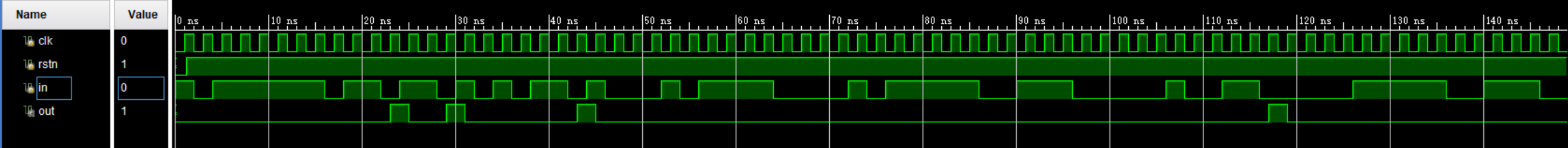

0110 序列检测器

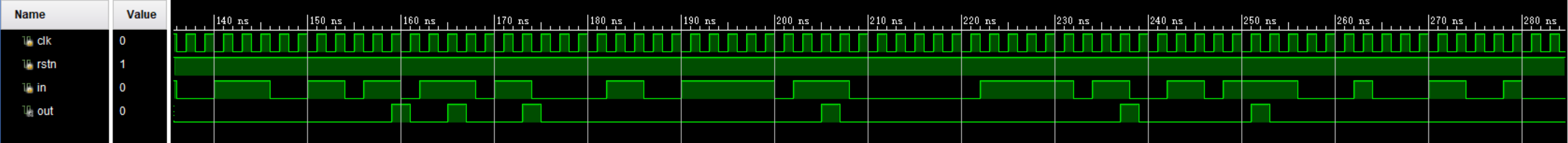

11011 序列检测器

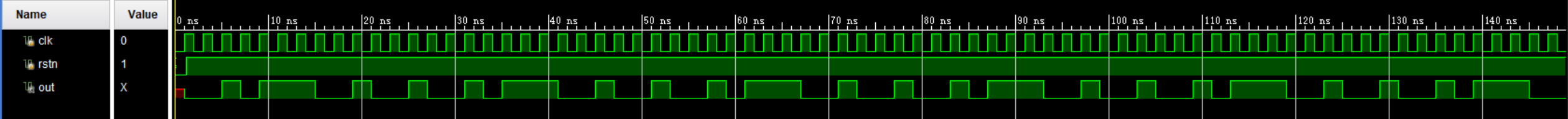

0010111001001 序列信号发生器

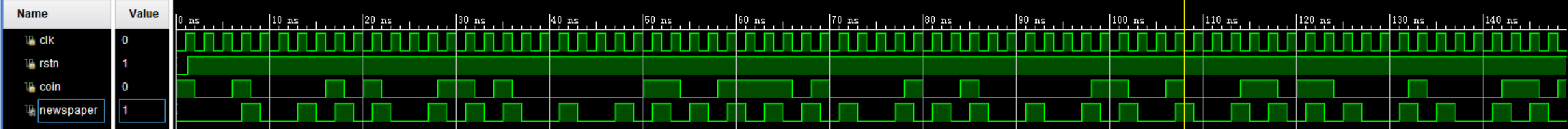

报纸售卖机
实验总结
- 本次实验主要完成了状态机的设计. 正式实验首先要求以
0110 序列检测器的状态图为例, 完成 verilog 代码设计. 并举一反三, 独立设计 11011 序列检测器 (包括状态转移图以及 verilog 源码). 在完成正式实验的基础上, 可以继续尝试序列信号发生器和报纸售卖机的设计. 本次实验所有 testbench 文件均由自己编写.
- 正式实验中, 进一步熟悉了时序电路设计的一般流程: 先根据需求画出对应的状态转移图, 然后用 verilog 代码实现.
- 状态转移图令我想到了大一下计科导课程学到的图灵机, 都是对实际问题建模, 明确状态机涉及到的几种不同状态, 弄清楚每一种状态对应的条件, 以及其对应的不同输入输出信号, 最后以图像形式简洁明了地进行刻画.
- 编辑 verilog 源码的过程中, 我使用了老师推荐的 "三段式" 描述, 将时钟信号, 状态转移以及输出信号分为三部分编写, 简洁而又清晰. 内容上, 我学习到
always 模块的用法, 并了解到电平触发信号和边沿触发信号 (包括上升沿 posedge 和下降沿 negedge) 作为判断条件在 verilog 语言中的具体实现方式. 此外, 我还学习了 <= (非阻塞赋值) 和 = (阻塞赋值) 的区别.
- 通过先前和学长的交流, 本次附加实验 1 (序列信号发生器) 没有采用状态机的方法, 而是改用循环移位寄存器来实现. 一方面, 使用状态机描述一共需要设定 13 种状态, 延迟较高, 源码的空间复杂度很大; 另一方面, 移位寄存器充分发挥了寄存器的用途, 用极简的代码实现了更高效的结果, 更接近计算机本身的工作方式.
- 附加实验 2 则需要对实际问题进行分析. 利用抽象思维, 用售卖机已经投入的钱币金额来描述状态, 投入的硬币种类规定为输入, 是否打印报纸作为输出. 这样即可画出状态转移图, 并用 verilog 代码完成实现.
- 在这个过程中, 我不仅对旧知识进行了回顾, 也对状态机有了更深刻的理解, 这对我相关课程的学习打下了坚实的基础.
源代码
0110 序列检测器
module sequencing0110(
input clk,
input rstn,
input in,
output reg out
);
localparam S0 = 3'b000;
localparam S1 = 3'b001;
localparam S2 = 3'b010;
localparam S3 = 3'b011;
localparam S4 = 3'b100;
reg [3:0] state;
reg [3:0] next_state;
always @(negedge rstn or posedge clk) begin
if (!rstn) begin
state <= S0;
end
else begin
state <= next_state;
end
end
always @(state or in) begin
case(state)
S0: begin
next_state = in ? S0 : S1;
end
S1: begin
next_state = in ? S2 : S1;
end
S2: begin
next_state = in ? S3 : S1;
end
S3: begin
next_state = in ? S0 : S4;
end
S4: begin
next_state = in ? S2 : S1;
end
default: next_state = S0;
endcase
end
always @(state) begin
case(state)
S0:out = 1'b0;
S1:out = 1'b0;
S2:out = 1'b0;
S3:out = 1'b0;
S4:out = 1'b1;
default: out = 1'bx;
endcase
end
endmodule
module test_sequencing0110(
);
reg clk;
reg rstn;
reg in;
wire out;
sequencing0110 sequencing0110_inst_0 (
.clk( clk),
.rstn( rstn),
.in( in),
.out( out)
);
initial begin
clk = 0;
rstn = 1;
in = 1;
#0.1 rstn = 0;
#1.1 rstn = 1;
end
always begin
#1 clk = ~clk;
end
always begin
#2 in = $random() % 2;
end
endmodule
11011 序列检测器
module sequencing11011(
input clk,
input rstn,
input in,
output reg out
);
localparam S0 = 3'b000;
localparam S1 = 3'b001;
localparam S2 = 3'b010;
localparam S3 = 3'b011;
localparam S4 = 3'b100;
localparam S5 = 3'b101;
reg [3:0] state;
reg [3:0] next_state;
always @(negedge rstn or posedge clk) begin
if (!rstn) begin
state <= S0;
end
else begin
state <= next_state;
end
end
always @(state or in) begin
case(state)
S0: begin
next_state = in ? S1 : S0;
end
S1: begin
next_state = in ? S2 : S0;
end
S2: begin
next_state = in ? S2 : S3;
end
S3: begin
next_state = in ? S4 : S0;
end
S4: begin
next_state = in ? S5 : S0;
end
S5: begin
next_state = in ? S2 : S3;
end
default: next_state = S0;
endcase
end
always @(state) begin
case(state)
S0:out = 1'b0;
S1:out = 1'b0;
S2:out = 1'b0;
S3:out = 1'b0;
S4:out = 1'b0;
S5:out = 1'b1;
default: out = 1'bx;
endcase
end
endmodule
module test_sequencing11011(
);
reg clk;
reg rstn;
reg in;
wire out;
sequencing11011 sequencing11011_inst_0 (
.clk( clk),
.rstn( rstn),
.in( in),
.out( out)
);
initial begin
clk = 0;
rstn = 1;
in = 1;
#0.1 rstn = 0;
#1.1 rstn = 1;
end
always begin
#1 clk = ~clk;
end
always begin
#2 in = $random() % 2;
end
endmodule
0010111001001 序列信号发生器
module seq(
input clk,
input rstn,
output out
);
reg [12:0] seq;
always@(posedge clk)begin
if (!rstn) begin
seq <= 13'b0010111001001;
end
else begin
seq <= {seq[11:0], seq[12]};
end
end
assign out = seq[12];
endmodule
module test_seq(
);
reg clk;
reg rstn;
wire out;
seq seq_inst_0 (
.clk( clk),
.rstn( rstn),
.out( out)
);
initial begin
clk = 0;
rstn = 1;
#0.1 rstn = 0;
#1.1 rstn = 1;
end
always begin
#1 clk = ~clk;
end
endmodule
报纸售卖机
module newspaper(
input clk,
input rstn,
input coin,
output reg newspaper
);
localparam S00 = 2'b00;
localparam S05 = 2'b01;
localparam S10 = 2'b10;
localparam S15 = 2'b11;
reg [1:0] state;
reg [1:0] next_state;
always @(negedge rstn or posedge clk) begin
if (!rstn) begin
state <= S00;
end
else begin
state <= next_state;
end
end
always @(state or coin) begin
case(state)
S00: begin
next_state = coin ? S10 : S05;
end
S05: begin
next_state = coin ? S15 : S10;
end
S10: begin
next_state = S15;
end
S15: begin
next_state = coin ? S10 : S05;
end
default: next_state = S00;
endcase
end
always @(state) begin
case(state)
S00: newspaper = 1'b0;
S05: newspaper = 1'b0;
S10: newspaper = 1'b0;
S15: newspaper = 1'b1;
default: newspaper = 1'bx;
endcase
end
endmodule
module test_newspaper(
);
reg clk;
reg rstn;
reg coin;
wire newspaper;
newspaper newspaper_inst_0 (
.clk( clk),
.rstn( rstn),
.coin( coin),
.newspaper( newspaper)
);
initial begin
clk = 0;
rstn = 1;
coin = 1;
#0.1 rstn = 0;
#1.1 rstn = 1;
end
always begin
#1 clk = ~clk;
end
always begin
#2 coin = $urandom() % 3;
end
endmodule
