REPORT 2 16 位比较器实验
实验目的
- 熟悉 vivado 编程, 调试
- 熟悉简单比较器的工作原理
- 通过简单模块例化, 连线实现复杂的数字电路
- 利用所掌握的知识, 完成以下两道附加题:
- 编写 4 位超前进位加法器
- 利用 11 个 4 位超前进位加法器, 编写一个 32 位超前进位加法器
实验环境
操作系统 | Vivado 版本 | FPGA 器件芯片型号 |
---|---|---|
Windows 11 | 2017.1 | xc7vx485tffg 1157-1 |
原理说明
4 位比较器
- 接受 5 个输入信号, 分别为两个 4 位二进制数 A, B, 以及三个控制信号 in_A_G_B, in_A_E_B, in_A_L_B. 输出 3 个信号, 分别为 out_A_G_B, out_A_E_B, out_A_L_B.
- 对于 out_A_G_B , 从 A 和 B 的最高位开始比较, 若 A 的最高位大于 B 的最高位, 则 out_A_G_B 为 1, 否则为 0. 若 A 的最高位等于 B 的最高位, 则继续比较 A 和 B 的次高位, 若 A 的次高位大于 B 的次高位, 则 out_A_G_B 为 1, 否则为 0. 以此类推, 直到比较完 A 和 B 的最低位. out_A_L_B 的比较规则类似. 而对于 out_A_E_B, 则需要同时比较 A 和 B 的每一位, 直到比较到最低位.
- 如果 A 与 B 的每一位都相等, 则查看控制信号:
- 当 in_A_G_B 为 1 时, 若 A > B, 则 out_A_G_B 为 1, 否则为 0.
- 当 in_A_E_B 为 1 时, 若 A = B, 则 out_A_E_B 为 1, 否则为 0.
- 当 in_A_L_B 为 1 时, 若 A < B, 则 out_A_L_B 为 1, 否则为 0.
16 位比较器
- 接受 2 个输入信号, 分别为两个 4 位二进制数 A, B. 输出 3 个信号, 分别为 out_A_G_B, out_A_E_B, out_A_L_B.
- 在最低 4 位的比较器输入一个 0b010 (对应out_A_G_B = 0, out_A_E_B = 1, out_A_L_B = 0)的控制信号; 再将 4 个 4 位比较器用 3 根 wire 串联在一起,以连接来自低位的比较结果; 最终输出信号即为最高 4 位对应比较器的输出信号 out_A_G_B, out_A_E_B, out_A_L_B.
4 位超前进位加法器
-
由全加器真值表可知, 向高位的进位信号在两种情况下产生:
\[ \begin{align} &A \cdot B = 1 \\ &A + B = 1, C_{in} = 1 \end{align} \] -
用 \(C_i\) 表示第 \(i\) 位的进位信号, 有:
\[ C_{i+1} = A_iB_i + (A_i + B_i)C_i \] -
设 \(G_i = A_iB_i\) 为进位生成函数, \(P_i = A_i + B_i\) 为进位传递函数, 则有:
\[ C_{i+1} = G_i + P_iC_i \]另一方面, 由于 \(S_i = A_i \oplus B_i \oplus C_i\) , 且我们发现
\[ \begin{align} C_{i+1} &= A_iB_i + (A_i + B_i)C_i \\ &= A_iB_i + (A_i \oplus B_i)C_i \end{align} \]因此可以将 \(P_i\) 的定义修改成 \(P_i = A_i \oplus B_i\) 于是有:
\[ \begin{align} C_0 &= C_{in} \\ C_1 &= G_1 + P_1C_0 = G_1 + P_1C_{in} \\ C_2 &= G_2 + P_2C_1 = G_2 + P_2(G_1 + P_1C_{in}) \\ &= G_2 + P_2G_1 + P_2P_1C_{in} \\ C_2 &= G_2 + P_2C_1 = G_2 + P_2(G_1 + P_1C_{in}) \\ &= G_2 + P_2G_1 + P_2P_1C_{in} \\ C_2 &= G_2 + P_2C_1 \\ &= G_2 + P_2(G_1 + P_1C_{in}) \\ &= G_2 + P_2G_1 + P_2P_1C_{in} \\ &\cdots \\ C_i &= G_{i-1} + P_{i-1}C_{i-1} \\ &= G_{i-1} + P_{i-1}(G_{i-2} + P_{i-2}C_{i-2}) \\ &= \sum_{j=1}^iP_jG_{j-1} + P_iP_{i-1}\cdots P_1C_{in} \end{align} \] -
而对于 4 位加法器, 只需要取:
\[ \begin{align} C_0 &= C_{in} \\ C_1 &= G_1 + P_1C_0 = G_1 + P_1C_{in} \\ C_2 &= G_2 + P_2C_1 = G_2 + P_2(G_1 + P_1C_{in}) = G_2 + P_2G_1 + P_2P_1C_{in} \\ C_3 &= G_3 + P_3C_2 = G_3 + P_3(G_2 + P_2G_1 + P_2P_1C_{in}) \\ &= G_3 + P_3G_2 + P_3P_2G_1 + P_3P_2P_1C_{in} \end{align} \] -
设 4 位加法器输出的和为 \(S\) , 输出的进位信号为 \(C_{out}\) , 有:
\[ \begin{align} S_i &= A_i \oplus B_i \oplus C_i \\ &= P_i \oplus C_i \\ C_{out} &= C_4 \\ &= G_4 + P_4C_3 \\ &= G_4 + P_4(G_3 + P_3G_2 + P_3P_2G_1 + P_3P_2P_1C_{in}) \\ &= G_4 + P_4G_3 + P_4P_3G_2 + P_4P_3P_2G_1 + P_4P_3P_2P_1C_{in} \end{align} \] -
至此, 则实现了 4 位超前进位加法器.

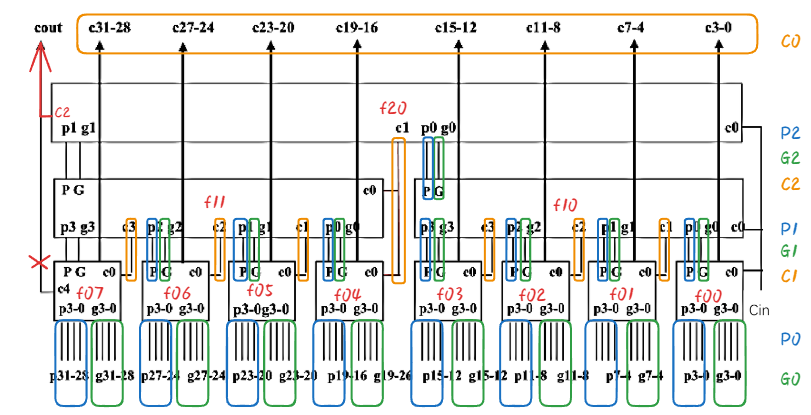

32 位超前进位加法器
- 我们首先需要对 4 位超前进位加法器的结构进行改良. 上文提到的 4 位超前进位加法器先将输入的 A 和 B 信号转化为 P 和 G 信号, 并与 Cin 一起进行运算, 最终输出 Si 和 Cout . 此处, 我们保留 Pin ( 4 位)以及 Gin ( 4 位)表示每一位接收到的传输信号和生成信号 (注意在 Verilog 代码中我定义的 Pin 和 Gin 接线为 [3:0], 则 Pin[0] ~ Pin[3] 对应上文提到的 \(P_1\) ~ \(P_4\) , 对于 Gin 信号同理) , 以及 Cin ( 1 位)表示加法器接收到的进位信号. 输出 Pout ( 1 位)和 Gout ( 1 位)表示整个加法器接收到 P 和 G 信号的总体, C ( 4 位)表示整个加法器输出的每一位的进位信号.
- 我们先考虑最低 16 位, 一共由 5 个 4 位超前进位加法器模块构成, 第一层分别是 f00, f01, f02, f03, 第二层是 f10. 不难发现, f10 与 f00 同样接收到 Cin 作为来自低位的进位输入. 此外, f10 还接受 f00 输出的 Pout 和 Gout 作为 f10 的输入 Pin[0] 和 Gin[0], 所以 f10 可以据此输出 C[1] 作为 f01 的进位输入, 以此类推, 便构建出该 16 位超前进位加法器. 借助 f10, 我们可以发现传输们的延迟最高只有 6 (每经过 1 个模块则增加了两个传输门(C[0] 除外, 因为 C[0] = Cin 直接接通)), 大大提高了效率.
- 采用类似的思想, 可将按照第二步构建的 两个 16 位超前进位加法器再通过一个额外的模块 f20(就是第 3 层的加法器)连接起来. f20 接受来自 f10 的 Pout 和 Gout, 作为 f20 的输入 Pin[0] 和 Gin[0] 并也将 Cin 作为 f20 来自低位的进位输入. 此外, 输出 C[1] 作为 f04 和 f11 来自低位的进位输入. 可以发现最多只需要经过 10 个传输门.
- 整个内部框架至此搭建完毕, 剩下部分只需要利用 P = A + B (根据真值表已等效替代为异或, 原因已述)和 G = AB 得到来自低位的传输信号和生成信号, 并将 f00 至 f07 输出的 C0 和 P0 进行与运算, 即可得到总和 S. 最后将 f20 输出的 C2[2] 作为总输出进位信号 Cout = C2[2].
接口定义
4 位比较器
input [ 3: 0] A,
input [ 3: 0] B,
input in_A_G_B,
input in_A_E_B,
input in_A_L_B,
output out_A_G_B,
output out_A_E_B,
output out_A_L_B
16 位比较器
4 位超前进位加法器
32 位超前进位加法器
调试过程及结果

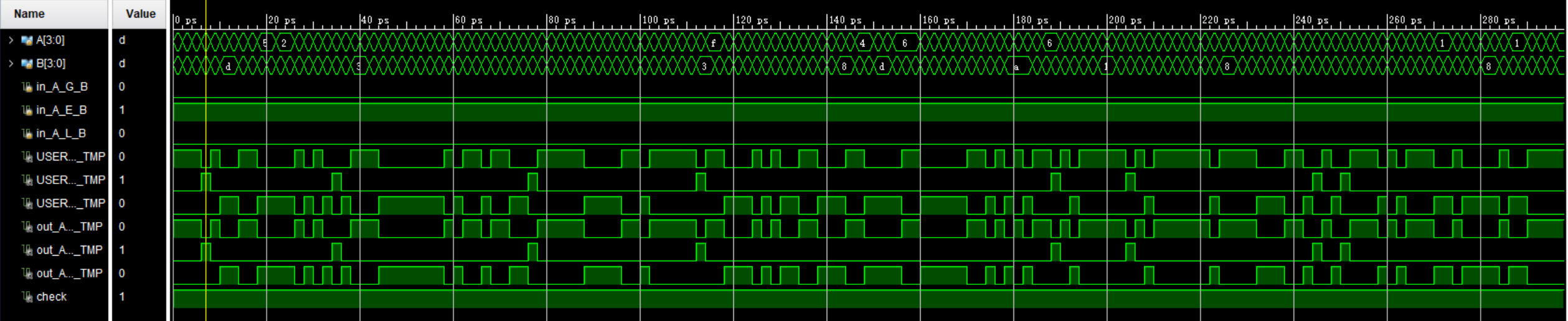

4 位比较器

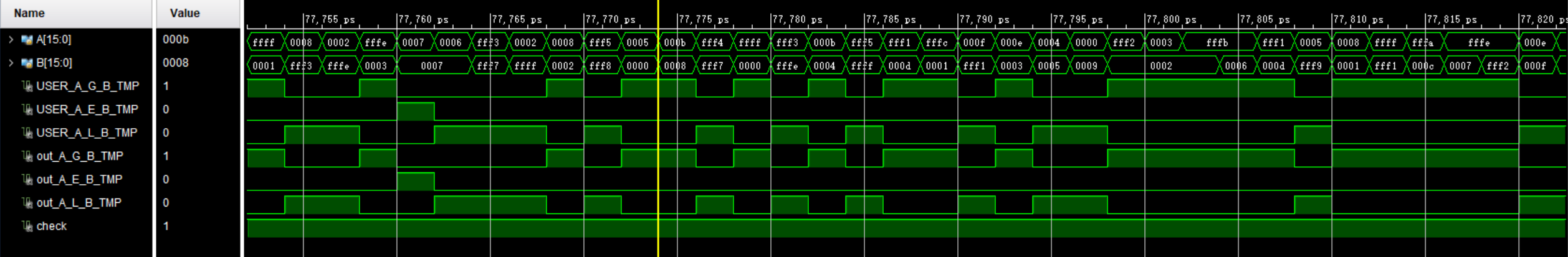

16 位比较器

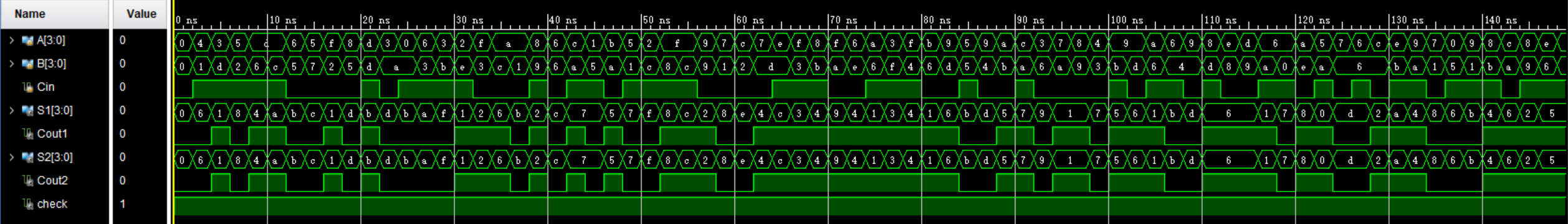

4 位超前进位加法器

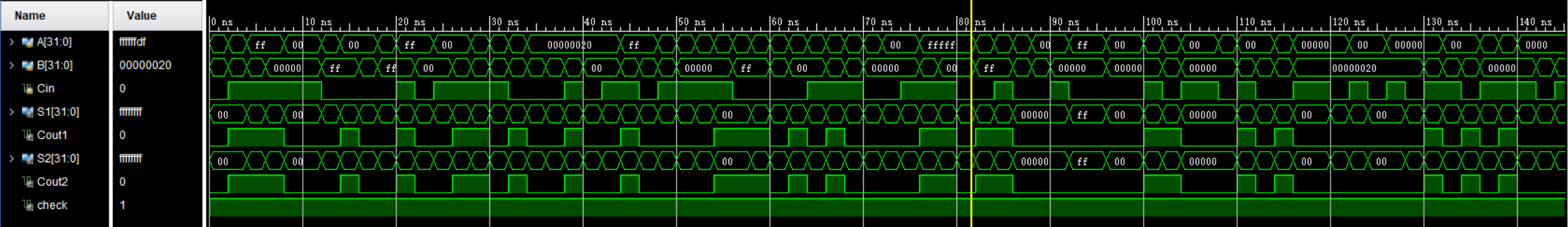

32 位超前进位加法器
实验总结
- 本次实验主要完成了比较器和超前进位加法器的设计. 其中比较器的设计较为简单, 而超前进位加法器的设计则需要对进位信号的生成和传递进行分析, 并利用生成和传递的关系, 通过递推的方式, 将 4 位超前进位加法器扩展到 32 位超前进位加法器.
- 注意到在 4 位超前进位加法器扩展到 32 位超前进位加法器的过程中, 不能单纯将 4 位超前进位加法器串联在一起, 因为这样会导致传输延迟过长, 从而影响整个加法器的性能. 因此, 我们需要对 4 位超前进位加法器的结构进行改良, 最终使得传输延迟最多只有 10 个传输门.
- 此外, 通过和同学的讨论, 我们对讲义所给的 32 位超前进位加法器结构进行了改良. 讲义上最终输出的进位信号由 f07 给出, 我们将其修改为 f20 的 C[2] 信号, 这样可以减少经过传输们的数量, 提高效率.
- 在这个过程中, 我对超前进位加法器有更深刻的认识, 这对我日后学习体系结构相关课程打下了坚实的根基.
源代码
4 位比较器
设计文件
module comparator_4 (
input [ 3: 0] A,
input [ 3: 0] B,
input in_A_G_B,
input in_A_E_B,
input in_A_L_B,
output out_A_G_B,
output out_A_E_B,
output out_A_L_B
);
assign out_A_G_B = ( A[3] && ~B[3])
|| (( A[3] == B[3]) && ( A[2] && ~B[2]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] && ~B [1]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] == B [1]) && ( A[0] && ~B[0]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] == B [1]) && ( A[0] == B[0]) && in_A_G_B);
assign out_A_L_B = ( ~A[3] && B[3])
|| (( A[3] == B[3]) && (~A[2] && B[2]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && (~A[1] && B [1]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] == B [1]) && (~A[0] && B[0]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] == B [1]) && ( A[0] == B[0]) && in_A_G_B);
assign out_A_E_B = ( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] == B [1]) && ( A[0] == B[0]) && in_A_E_B;
endmodule
示例文件(略)
激励测试文件(仅展示自己编辑部分)
comparator_4 instance_comparator_4 (
.A ( A),
.B ( B),
.in_A_G_B ( in_A_G_B),
.in_A_E_B ( in_A_E_B),
.in_A_L_B ( in_A_L_B),
.out_A_G_B (USER_A_G_B_TMP),
.out_A_E_B (USER_A_E_B_TMP),
.out_A_L_B (USER_A_L_B_TMP)
);
16 位比较器
设计文件
module comparator_16 (
input [15: 0] A,
input [15: 0] B,
output out_A_G_B,
output out_A_E_B,
output out_A_L_B
);
wire [ 2: 0] w0;
wire [ 2: 0] w1;
wire [ 2: 0] w2;
wire [ 2: 0] w3;
assign w0 = 3'b010;
comparator_4 m1(A[ 3: 0], B[ 3: 0], w0[0], w0[1], w0[2], w1[0] , w1[1] , w1[2] );
comparator_4 m2(A[ 7: 4], B[ 7: 4], w1[0], w1[1], w1[2], w2[0] , w2[1] , w2[2] );
comparator_4 m3(A[11: 8], B[11: 8], w2[0], w2[1], w2[2], w3[0] , w3[1] , w3[2] );
comparator_4 m4(A[15:12], B[15:12], w3[0], w3[1], w3[2], out_A_G_B, out_A_E_B, out_A_L_B);
endmodule
module comparator_4 (
input [ 3: 0] A,
input [ 3: 0] B,
input in_A_G_B,
input in_A_E_B,
input in_A_L_B,
output out_A_G_B,
output out_A_E_B,
output out_A_L_B
);
assign out_A_G_B = ( A[3] && ~B[3])
|| (( A[3] == B[3]) && ( A[2] && ~B[2]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] && ~B[1]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] == B[1]) && ( A[0] && ~B[0]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] == B[1]) && ( A[0] == B[0]) && in_A_G_B);
assign out_A_L_B = ( ~A[3] && B[3])
|| (( A[3] == B[3]) && (~A[2] && B[2]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && (~A[1] && B[1]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] == B[1]) && (~A[0] && B[0]))
|| (( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] == B[1]) && ( A[0] == B[0]) && in_A_L_B);
assign out_A_E_B = ( A[3] == B[3]) && ( A[2] == B[2]) && ( A[1] == B[1]) && ( A[0] == B[0]) && in_A_E_B;
endmodule
示例文件(略)
激励测试文件(仅展示自己编辑部分)
comparator_16 instance_comparator_16 (
.A ( A),
.B ( B),
.out_A_G_B ( USER_A_G_B_TMP),
.out_A_E_B ( USER_A_E_B_TMP),
.out_A_L_B ( USER_A_L_B_TMP)
);
4 位超前进位加法器
设计文件
module fastcarry_4 (
input [ 3: 0] A,
input [ 3: 0] B,
input Cin,
output [ 3: 0] S,
output Cout
);
wire [ 3: 0] C;
wire [ 3: 0] P;
wire [ 3: 0] G;
PG_generator t0 (A[0], B[0], P[0], G[0]);
PG_generator t1 (A[1], B[1], P[1], G[1]);
PG_generator t2 (A[2], B[2], P[2], G[2]);
PG_generator t3 (A[3], B[3], P[3], G[3]);
assign C[0] = Cin;
assign C[1] = G[0]
|| P[0] && Cin;
assign C[2] = G[1]
|| P[1] && G[0]
|| P[1] && P[0] && Cin;
assign C[3] = G[2]
|| P[2] && G[1]
|| P[2] && P[1] && G[0]
|| P[2] && P[1] && P[0] && Cin;
assign Cout = G[3]
|| P[3] && G[2]
|| P[3] && P[2] && G[1]
|| P[3] && P[2] && P[1] && G[0]
|| P[3] && P[2] && P[1] && P[0] && Cin;
assign S = P ^ C;
endmodule
module PG_generator (
input a,
input b,
output p,
output g
);
assign p = a ^ b;
assign g = a & b;
endmodule
示例文件
module TEMPLATE_fastcarry_4 (A, B, Cin, S, Cout);
input [ 3: 0] A;
input [ 3: 0] B;
input Cin;
output [ 3: 0] S;
output Cout;
assign {Cout, S} = A + B + Cin;
endmodule
激励测试文件
module test_fastcarry_4();
reg [3:0] A;
reg [3:0] B;
reg Cin;
wire [3:0] S1;
wire Cout1;
wire [3:0] S2;
wire Cout2;
wire check = ( S1 === S2 )
&& (Cout1 === Cout2);
fastcarry_4 instance_fastcarry_4 (
.A ( A),
.B ( B),
.Cin ( Cin),
.S ( S1),
.Cout ( Cout1)
);
TEMPLATE_fastcarry_4 instance_TEMPLATE_fastcarry_4 (
.A ( A),
.B ( B),
.Cin ( Cin),
.S ( S2),
.Cout ( Cout2)
);
initial
begin
A = 4'd0;
B = 4'd0;
Cin = 1'b0;
end
always
begin
#2;
A = $random() % 16;
B = $random() % 16;
Cin = $random() % 2;
end
endmodule
32 位超前进位加法器
module fastcarry_32 (
input [31: 0] A,
input [31: 0] B,
input Cin,
output [31: 0] S,
output Cout
);
wire [31: 0] P0;
wire [31: 0] G0;
wire [31: 0] C0;
wire [ 7: 0] P1;
wire [ 7: 0] G1;
wire [ 7: 0] C1;
wire [ 3: 0] P2;
wire [ 3: 0] G2;
wire [ 3: 0] C2;
assign P0 = A ^ B;
assign G0 = A & B;
assign S = P0 ^ C0;
assign Cout = C[2];
fastcarry_4_2 f00 (
.Pin ( P0 [ 3: 0]),
.Gin ( G0 [ 3: 0]),
.Cin (Cin ),
.C ( C0 [ 3: 0]),
.Pout ( P1 [ 0]),
.Gout ( G1 [ 0])
);
fastcarry_4_2 f01 (
.Pin ( P0 [ 7: 4]),
.Gin ( G0 [ 7: 4]),
.Cin ( C1 [ 1]),
.C ( C0 [ 7: 4]),
.Pout ( P1 [ 1]),
.Gout ( G1 [ 1])
);
fastcarry_4_2 f02 (
.Pin ( P0 [11: 8]),
.Gin ( G0 [11: 8]),
.Cin ( C1 [ 2]),
.C ( C0 [11: 8]),
.Pout ( P1 [ 2]),
.Gout ( G1 [ 2])
);
fastcarry_4_2 f03 (
.Pin ( P0 [15:12]),
.Gin ( G0 [15:12]),
.Cin ( C1 [ 3]),
.C ( C0 [15:12]),
.Pout ( P1 [ 3]),
.Gout ( G1 [ 3])
);
fastcarry_4_2 f04 (
.Pin ( P0 [19:16]),
.Gin ( G0 [19:16]),
.Cin ( C2 [ 1]),
.C ( C0 [19:16]),
.Pout ( P1 [ 4]),
.Gout ( G1 [ 4])
);
fastcarry_4_2 f05 (
.Pin ( P0 [23:20]),
.Gin ( G0 [23:20]),
.Cin ( C1 [ 5]),
.C ( C0 [23:20]),
.Pout ( P1 [ 5]),
.Gout ( G1 [ 5])
);
fastcarry_4_2 f06 (
.Pin ( P0 [27:24]),
.Gin ( G0 [27:24]),
.Cin ( C1 [ 6]),
.C ( C0 [27:24]),
.Pout ( P1 [ 6]),
.Gout ( G1 [ 6])
);
fastcarry_4_2 f07 (
.Pin ( P0 [31:28]),
.Gin ( G0 [31:28]),
.Cin ( C1 [ 7]),
.C ( C0 [31:28]),
.Pout ( P1 [ 7]),
.Gout ( G1 [ 7])
);
fastcarry_4_2 f10 (
.Pin ( P1 [ 3: 0]),
.Gin ( G1 [ 3: 0]),
.Cin (Cin ),
.C ( C1 [ 3: 0]),
.Pout ( P2 [ 0]),
.Gout ( G2 [ 0])
);
fastcarry_4_2 f11 (
.Pin ( P1 [ 7: 4]),
.Gin ( G1 [ 7: 4]),
.Cin ( C2 [ 1]),
.C ( C1 [ 7: 4])
);
fastcarry_4_2 f20 (
.Pin ( P2 [ 3: 0]),
.Gin ( G2 [ 3: 0]),
.Cin (Cin ),
.C ( C2 [ 3: 0])
);
endmodule
module fastcarry_4_2 (
input [ 3: 0] Pin,
input [ 3: 0] Gin,
input Cin,
output [ 3: 0] C,
output Pout,
output Gout
);
assign C[0] = Cin;
assign C[1] = Gin[0]
|| Pin[0] && Cin;
assign C[2] = Gin[1]
|| Pin[1] && Gin[0]
|| Pin[1] && Pin[0] && Cin;
assign C[3] = Gin[2]
|| Pin[2] && Gin[1]
|| Pin[2] && Pin[1] && Gin[0]
|| Pin[2] && Pin[1] && Pin[0] && Cin;
assign Gout = Gin[3]
|| Pin[3] && Gin[2]
|| Pin[3] && Pin[2] && Gin[1]
|| Pin[3] && Pin[2] && Pin[1] && Gin[0];
assign Pout = Pin[3] && Pin[2] && Pin[1] && Pin[0];
endmodule
示例文件
module TEMPLATE_fastcarry_32 (A, B, Cin, S, Cout);
input [31: 0] A;
input [31: 0] B;
input Cin;
output [31: 0] S;
output Cout;
assign {Cout, S} = A + B + Cin;
endmodule
激励测试文件
module test_fastcarry_32();
reg [31:0] A;
reg [31:0] B;
reg Cin;
wire [31:0] S1;
wire Cout1;
wire [31:0] S2;
wire Cout2;
wire check = ( S1 === S2 )
&& (Cout1 === Cout2);
fastcarry_32 instance_fastcarry_32 (
.A ( A),
.B ( B),
.Cin ( Cin),
.S ( S1),
.Cout ( Cout1)
);
TEMPLATE_fastcarry_32 instance_TEMPLATE_fastcarry_32 (
.A ( A),
.B ( B),
.Cin ( Cin),
.S ( S2),
.Cout ( Cout2)
);
initial
begin
A = 32'h0;
B = 32'h0;
Cin = 1'b0;
end
always
begin
#2;
A = $random() % 2^32;
B = $random() % 2^32;
Cin = $random() % 2;
end
endmodule
